Універсальний конвертер Eurosky UTP5 Twin

Eurosky TWIN
Опис

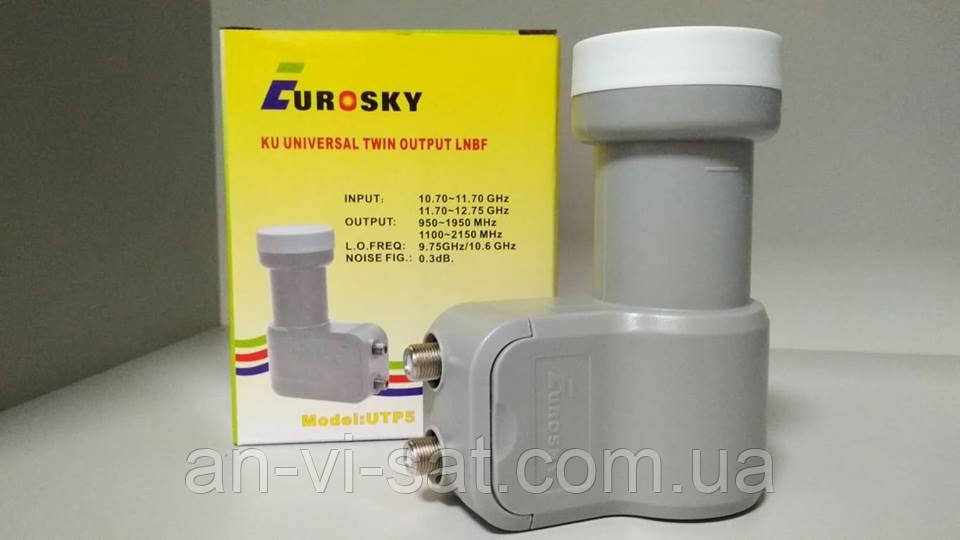

Універсальний супутниковий конвертор Ku діапазону для лінійної поляризації з рівнем шумів 0.2 dB і двома незалежними виходами. Використовується для офсетних антен. Робочі частоти: 107-1275 ГГц. Відмінно підходить для установки на близько розташовані супутники, наприклад, для додавання позиції 9E до стандартного комплекту "Горинич" (13E-5E-4W).

Особливості конвертора Eurosky P:
нова супер-тонка технологія
низький фазовий шум
низький коефіцієнт шуму 0.2дБ
мінімальне енергоспоживання
висока стабільність частоти
Технічні характеристики Eurosky:
Вхід ГГц: 10.7-11.7/11.7-12.75
Вихід МГц: 950-1950/1100-2150
Коефіцієнт шуму дБ: 0.2
Частота гетеродину ГГц: 9.75/10.6
Роз'єм: F-тип 75 Ом
Робоча температура: -25 ° С +60 ° С

Основні характеристики

Діапазон частот: Ku-діапазон
Кількість виходів: 2 (twin)
Поляризація: Лінійна
Примітка:

Загальний опис:

Супутниковий конвертор (англ. low-noise block converter - дослівно: малошумливий конвертор-моноблок) - приймальний пристрій, що поєднує в собі підсилювач сигналу LNA (Low-Noise Amplifier), що приймається з супутника, і знижуючий конвертер (Downconverter), він же стабілізоване джерело високої частоти, що виробляє синусоїдальний сигнал), що служить для перетворення частоти електромагнітної хвилі Ku(10700-12750 МГц) або C-діапазону(3400-4200 МГц) в проміжну частоту (від 950 до 2150 МГц) метою передачі з найменшими втратами коаксіальному кабелю до споживача. Встановлюється конвертер у центрі фокусного супутникової антени (на виносному кронштейні).

Принцип роботи

Супутниковий конвертер Ku-діапазону.
Електромагнітні коливання частот супутникового сигналу мають дуже сильне згасання в кабельних лініях. Саме тому у конвертері відбувається не лише посилення коливань, а й перетворення частоти. Перетворення вхідної частоти відбувається рахунок віднімання (чи складання) частоти гетеродина. Для кожного діапазону у конвертері використовується свій гетеродин.
Для C-діапазону (3400-4200 МГц) використовуються один гетеродин з частотою 5150 МГц або 5750 МГц.
Оскільки ширина Ku-діапазону (12750 - 10700 = 2050 МГц) не дозволяє одночасно конвертувати його в проміжну частоту, так як ширина L-діапазону істотно менше (2150-950 = 1200 МГц), Ku-діапазон був умовно поділений на піддіапазони
Ku-FSS (Fixed Satellite Services, 10,7-11,7 ГГц) прийнято називати "нижній" - "Low";
Ku-DBS (Direct Broadcast Services, 11,7-12,5 ГГц) отримав позначення "верхній" - "High";
Ku-BSS (Broadcast Satellite Services, 12,5-12,75 ГГц) - Telecom-піддіапазон.
У сучасних, так званих «універсальних» конвертерах, що дозволяють прийняти весь Ku-діапазон, є два гетеродини – 9750 МГц та 10600 МГц. Широке поширення також мають одногетеродинні конвертори кругової поляризації, частота гетеродина яких 10750.
Перемикання між гетеродинами здійснюється за допомогою тонального сигналу 22 кГц, що подається з керуючого пристрою (приймача супутникового телебачення - ресивера) в залежності від піддіапазону, що приймається.
Сучасні конвертери можуть працювати з різними поляризаціями сигналу. Зазвичай це лінійна (горизонтальна, вертикальна) чи кругова (ліва, права) поляризація. Перемикання здійснюється зміною напруги живлення конвертера - 13 вольт для включення приймача вертикальної поляризації або 18 Вольт для включення приймача горизонтальної поляризації.
