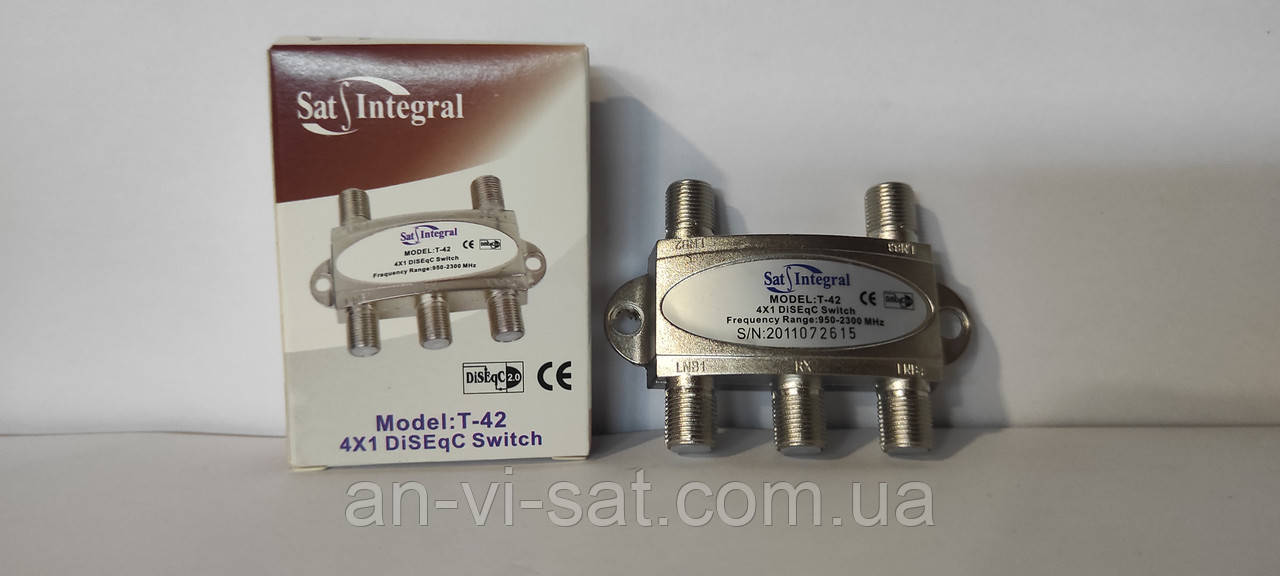

Перемикач DISEqC з чотирма входами і одним виходом. Розроблений спеціально для використання непосредсвенно біля антени. Пластмасовий кожух захищає перемикач від опадів. Служить для підключення четрырех конверторів на одному коаксіальному кабелю.

Загальний опис:

DiSEqC (Digital Satellite Equipment Control, традиційний варіант прочитання: дайсека) - спеціальний протокол зв'язку для обміну даними між супутниковим ресивером і іншими пристроями, такими як: перемикачі, поляризатори, позиціонери і т. П. Для передачі сигналу використовується коаксіальний кабель. Режим обміну даними через кабель - одне або двосторонній, з можливістю подачі живлення. Стандартом передбачена сумісність з Традиційним перемиканням напруги 13/18 вольт і тоном 22 кГц. Також, дайсека часто називаються самі перемикачі підтримують цей протокол.

Протокол DiSEqC використовується для управління різної периферією в прийомних системах супутникового ТБ. Це позиціонери, перемикачі і навіть LNB), які не стали популярними (мова йде про керованих по протоколу 1.0 конверторах). Команди DiSEqC передаються по лінії постійного живлячої напруги 12-20 за допомогою тонових посилок частотою 22 кГц (± 20%) і номінальної амплітудою 650 мВ (± 250 мВ) при напрузі живлення 13/18 Ст. Враховуючи втрати в кабелі та допустимі похибки, детектор DiSEqC-пристрою повинен зберігати працездатність при зниженні амплітуди до 300мВ. Максимально рекомендована амплітуда складає 1В. Для того, щоб детектор НЕ реагували на перешкоди, він НЕ повинен реагувати на тонові посилки амплітудою менше 100мВ.

DiSEqC вживає для передачі широтно-імпульсну модуляцію, при якій від ширини обвідної імпульсів залежить передані біт. Час передачі одного біта становить 1.5 мс і умовно розділений на 3 рівні частини по 500 мкс (± 100 мкс). Для біта 0 ширина огинаючої становить 1.0 мс, що відповідає 22 імпульсам, а для біта 1 ширина огинаючої становить 0.5 мс, а це 11 імпульсів.

Стандарт визначає кілька рівнів, на яких можуть працювати пристрою DiSEqC. Кожен рівень передбачає набір формованих / виконуваних команд і можливостей. По ідеї, рівні сумісні «вниз», тобто ресівер з підтримкою вищого рівня зобов'язаний працювати з периферійним пристроєм більш низького рівня. На ділі це правило виконується не завжди. Наприклад, майже всі сучасні цифрові тюнери підтримують DiSEqC 1.2 (робота з позиціонером) і при цьому НЕ підтримують DiSEqC 1.1 (робота з розширеним набором перемикачів). Інше виняток з правила: будь-ресивер, підтримує DiSEqC 1.0, повинен Підтримувати і перемикач Tone Burst - насправді, добра половина ресиверів не можуть працювати з цим перемикачем.

Існує кілька варіантів DiSEqC: Самий нижній рівень - mini-DiSEqC або Tone Burst. Він не має «цифрового» позначення і, по суті, НЕ є частиною технології DiSEqC, проте пристрої Tone Burst можуть працювати в одній системі з «справжніми» пристроями DiSEqC. Тому стандарт визначає цей рівень як «DiSEqC-compatible» - сумісний з DiSEqC.

DiSEqC 1.0 - дозволяє перемикатися між 4 конверторами;
DiSEqC 1.1 - дозволяє перемикатися між 16 конверторами;
DiSEqC 1.2 - дозволяє проводити контроль за позиціонером;
DiSEqC 2.0 - додається двосторонній режим обміну даними в DiSEqC 1.0.
DiSEqC 2.1 - додається двосторонній режим обміну даними в DiSEqC 1.1.
DiSEqC 2.2 - додається двосторонній режим обміну даними в DiSEqC 1.2.
Ці чотири варіації стандарту були стандартизовані в лютому 1998 року, до широкого застосування цифрового супутникового телебачення.

Рівні DiSEqC 1.Х припускають односпрямований зв'язок - тільки передачу команд від ресивера периферійним пристроям. Рівні DiSEqC 2.Х передбачають передачу, як команд від ресивера периферійним пристроям, так і відповідей ЦИХ пристроїв ресивера. Крім того, в залежності від набору формованих / виконуваних команд і, відповідно, набору підтримуваних пристроїв ці рівні діляться на три підрівня: DiSEqC Х. 0, DiSEqC Х. 1 і DiSEqC Х. 2. Ось тут часто виникає плутанина. Наприклад, можна припустити, що рівень DiSEqC 2.0 вище рівня DiSEqC 1.1, і ресивер, підтримує DiSEqC 2.0, повинен працювати, наприклад, з перемикачем DiSEqC 1.1. Насправді, DiSEqC 2.0 - це «двонаправлена версія» рівня DiSEqC 1.0, і включає тільки набір команд рівня 1.0.

Рівень DiSEqC 3.0 в документах стандарту лише згадується, але НЕ описується. В системі DiSEqC 3.0 не тільки Периферійні пристрої Повинні управлятися від ресиверів, але і самі ресівери можуть програмуватися і налаштовуватися сигналами DiSEqC, що надходять від єдиного центру управління. Така технологія актуальна для колективних систем з безліччю ресиверів. Реальних пристроїв, що підтримує DiSEqC 3.0, на ринку є. Іншими словами, рівень на сьогодні НЕ реалізований, і розглядати його передчасно.
